Cables de red
Que necesitamos, herramientas y como armarlo---
principalmente necesitamos :

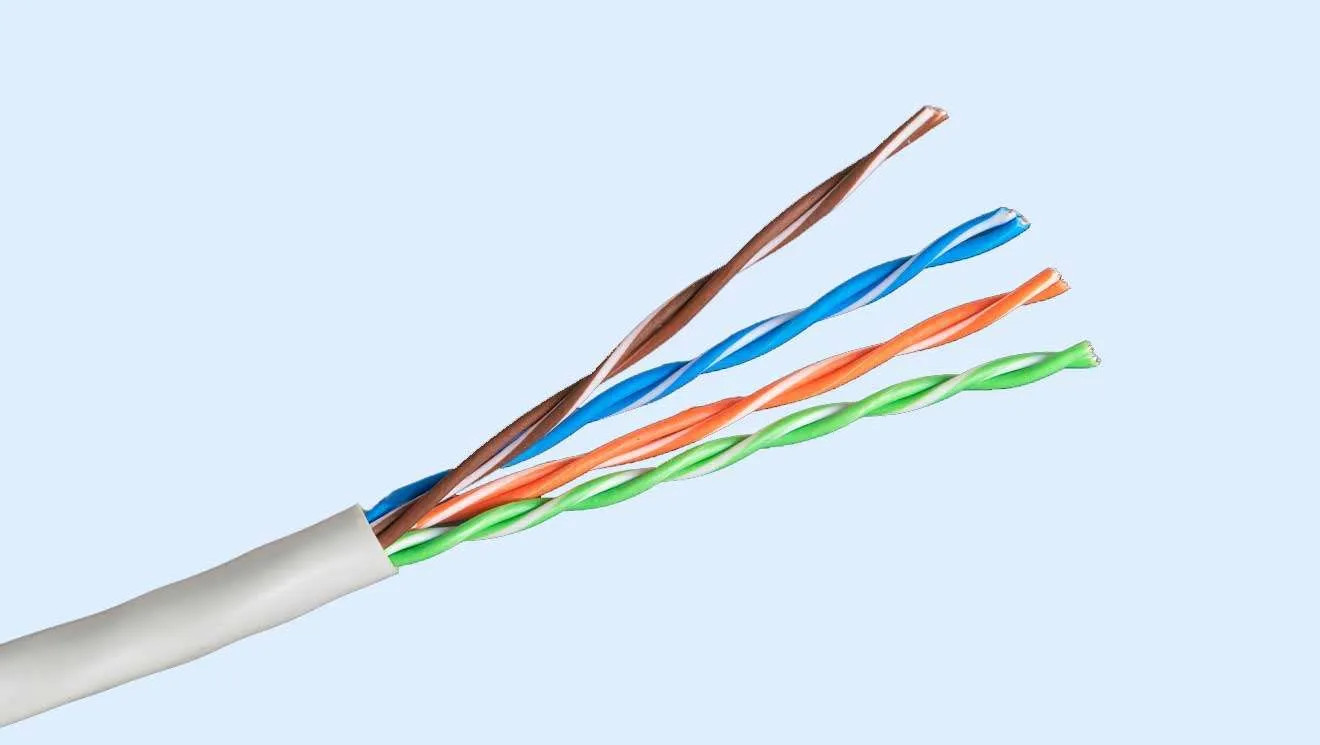

- cable de red (par trenzado o UTP)
- conectores RJ45

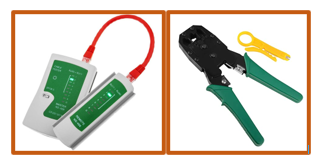

las herramientas necesarias son :
- ponchadora
- testeador de red
Para q se utilizan---
-Cable Directo-
La conexión directa se utilizará para conectar dos nodos que no son iguales, por ejemplo, un ordenador con un router o switch. Este cable será el que tenga nuestro ordenador hacia el router. Este tipo de conexión también se utiliza para conexión telefónica, a veces en RJ45 o más comúnmente en RJ11, y para suministro de red y energía (PoE o Power over Ethernet) a cámaras IP y otros dispositivos.
Se pueden conectar según la norma 568-A o 568-B, pero una constante entre ellas es que ambos extremos del cable deben ser exactamente los mismos para que sea un cable directo.
-Cable cruzado-
El cable par trenzado cruzado, sirve para conectar dos equipos que sean iguales, por ejemplo, dos ordenadores entre sí. La diferencia con el otro es que los dos extremos son distintos, teniendo algunos cables intercambiados entre sí para asegurar una conexión full-dúplex entre dos tarjetas de red.
En este caso uno de los extremos está conectado según la norma 568-A y el otro según la 568-B, aunque hay una variante con idéntica función que usa un extremo según 568-B1.
En la actualidad este tipo de conexión cruzada no es fundamental, ya que las tarjetas de red Gigabit Ethernet actuales tienen la capacidad de seleccionar de forma automática la forma en la que están trabajando. Esta se denomina MDI/MDI-X.
código de colores

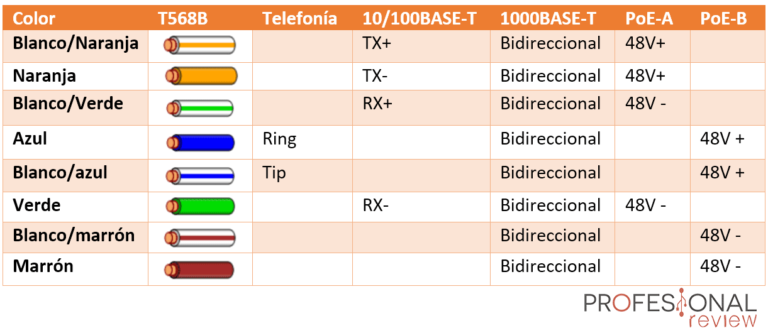

-cable directo-

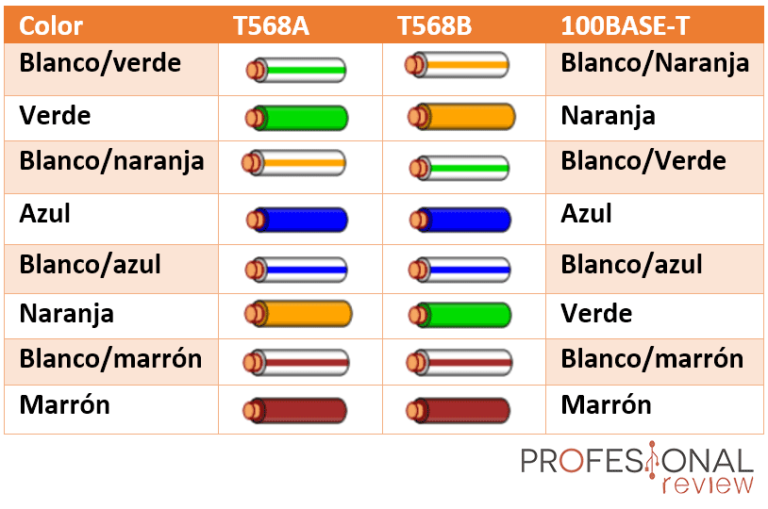

-Cable indirecto o cruzado-
